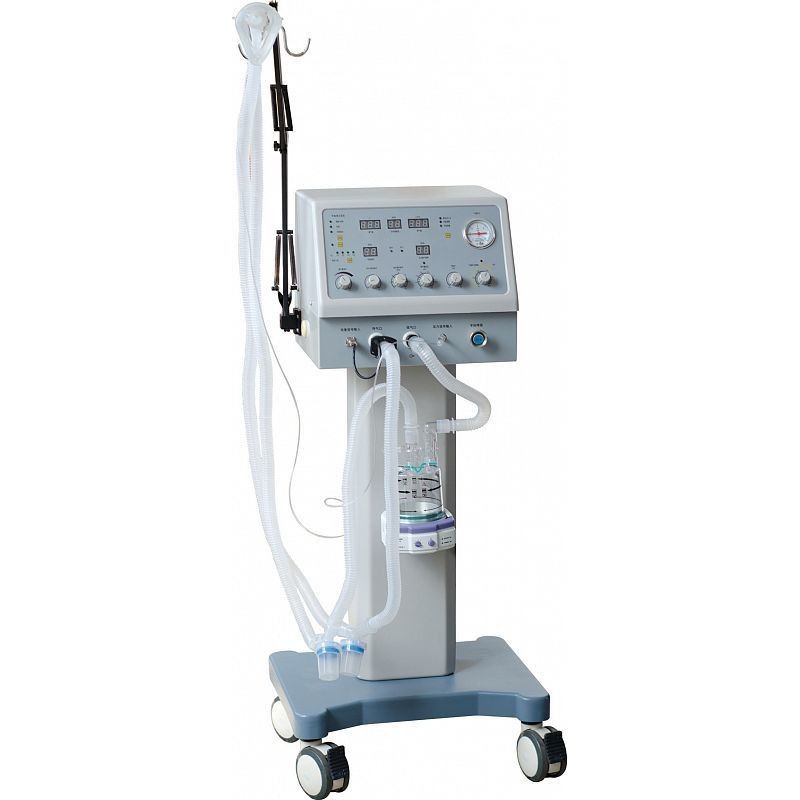

Ventilatore medico

Specificità fisiche

Visualizzazione

Display a LED

Modalità:

sistema a propulsione pneumatica e a controllo elettrico

Trolley:

Equipaggiato con 4 ruote di gomma antistatiche; due di esse sono chiudibili per la frenata e facili da manovrare con dispositivi di frenatura a piedi

Le specifiche tecniche:

Necessità di gas:

Ossigeno medico a pressione compresa tra 280 e 600 kPa

Valvola di sicurezza

<12.5 kPa

Frequenza respiratoria

6~60 volte/min

Concentrazione di ossigeno in uscita

< 50%

volume minuto

≥ 18L

modalità di ventilazione

A/C, IPPV, SIPPV, IMV, SIMV, PEET.

Peep:

0.1 ~ 1,0 kPa

Ptr:

-4 ~ 10 hPa

Frequenza della VMI:

1 ~ 12 battiti al minuto

Rapporto I/E:

1:1.5; 1:2.0; 1:2.5; 1:3.0

Volume delle maree

0-1500 ml

Piano di ispirazione:

0 ~ 1s

Pressione massima di sicurezza

≤ 6,0 kPa

Sospiro:

un respiro profondo per 80 respirazioni controllate, il tempo di ispirazione è 1,5 volte il punto di impostazione

Intervallo limite di pressione:

0 ~ 6,0 kPa

Alarme di pressione delle vie aeree: udibile e visibile e con indicazione di colore giallo e rosso

L'indicatore di pressione deve essere in grado di rilevare la temperatura di un dispositivo.

±0,2 kPa

Alarme di volume di ventilazione:

≥ 18L/ MIN

Alarme di alimentazione

L'alimentazione AC/DC è dopo aver fallito di inviare l'allarme immediatamente
Tempo di allarme: mantenere > 120s

La pressione delle vie aeree continua ad essere superiore a 15 hPa ±1 hPa per 15s±1s, quindi la macchina emette un allarme acustico,la pressione verrà visualizzata in rosso e il testo di allarme rosso continuo ad alta pressione verrà visualizzato sullo schermo del respiratore anestetico.

Condizioni di esercizio

Temperatura ambiente:

10~40^oC

Umidità relativa:

non superiore all'80%

Pressione atmosferica:

860 hPa~1060 hPa

Requisito di potenza:

100-120 Vac, 50/60 Hz;

Attenzione: l'alimentazione AC utilizzata per la macchina di anestesia deve essere ben messa a terra.

Attenzione: la macchina di anestesia utilizzata deve essere dotata di un monitor di anidride carbonica conforme alla norma ISO 9918:1993, un monitor dell'ossigeno conforme alla norma ISO 7767:1997 e un monitor del volume di gas espirazionale conforme alla norma 51.101.4.2 di apparecchiature elettriche mediche Parte II: Requisiti speciali per la sicurezza e le prestazioni di base del sistema di anestesia.

Immagazzinamento

Temperatura ambiente:

- 15^oC ~+50^oC

Umidità relativa:

non superiore al 95%

Pressione atmosferica:

86 kPa~106 kPa.

Deve essere conservato in una stanza senza gas corrosivi e ben ventilata

Pacco

scatola di imballaggio

rispettare il requisito di GB/T 15464

Tra la scatola di imballaggio e il prodotto, materiale morbido di spessore adeguato per evitare lo scioglimento e l'attrito reciproco durante il trasporto

Protezione dall'umidità e dalla pioggia per garantire che il prodotto sia protetto da danni naturali.

Sicurezza e allarme

Pressione della sorgente di gas

Alarme immediato; “allarme di alto livello” lampeggia e emette un allarme acustico.

Alarme di pressione delle vie respiratorie

La pressione delle vie respiratorie supera i 15 mpa. Il ritardo massimo non supera i 17 secondi.

Alarme per il volume delle maree

Al di sotto di 50 ml, l' allarme viene attivato dopo un ciclo di respirazione.

Alarme di volume di ventilazione

In basso: 0~12L/Min; in alto: 18L/Min

Alarme di tensione della batteria

Si avverte quando la tensione della batteria è inferiore a 10,5 V.

Potere di autocontrollo

Autotest prima di lavorare, assicurarsi che funzioni normalmente.
